自清洗過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。這種自清洗過濾器殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔，大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，后從出口送出。
反沖洗過濾器由碳鋼桶體，楔形不銹鋼條濾網、蝶閥及集排污裝置組成。正常工作時蝶閥為開啟狀態，排污關閉，流體由入口流經過濾網由出口流出。
自清洗過濾器與反沖洗過濾器的原理區別：
自清洗過濾器工作時水由進水口進入過濾器，首先經過粗濾芯組件濾掉較大顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。在過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程，整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。
當反沖洗過濾器工作時，水流導向閥處于開啟狀態，水流自入口進入過濾器，經濾網過濾到出口，水中污物雜志等被濾網攔截。當直通反沖洗過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網前半呈過濾，一部分水經過濾后直接流入系統，另一部分水由濾網外側流入內側，不斷沖刷體內壁上的污物，并經排污口排出，起到反向自動沖洗濾網和排除污物的作用;整個反沖排污過程不用關閉系統，無須人工進行清洗濾芯，實現了在線排污。

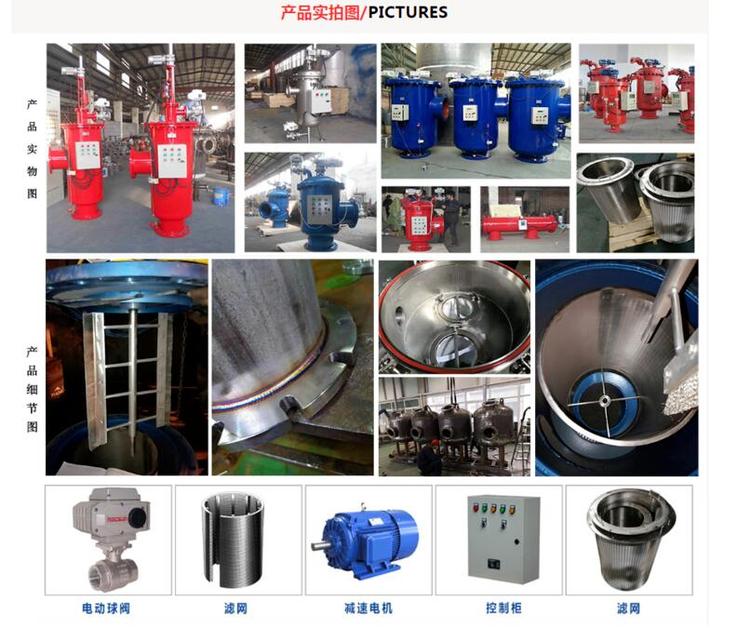

自清洗過濾器產品實拍：
