組合式無隔板高效過濾器構造:
隔板
波紋形鋁箔隔板或紙隔板可以準確地保持褶層間距.在較小阻力下，較大限度地利用濾料.在腐蝕性環境中，可使用鍍乙烯隔板.隔板邊緣斬折，可防止濾料破損.鋁箔厚度0.03mm，波紋高度4mm，可以充分保障過濾材料的面積及過濾器的輕質量。
密封膠
在框架內用粘膠完全密封濾料，防止周圍發生側漏.密封層完全密封了濾料邊緣及隔板.即密封了所有可能發生泄漏的通道。放大圖片顯示:標準H系列過濾器所使用的聚氨脂粘膠滲入濾材間，以防止空隙產生.聚氨脂質地松軟，富有彈性，可有效防止裂膠及運輸過程中震動損壞濾料。
框架
木質-采用(18mm)或16(mm)厚壓制板及膠合板框架，接頭處采用膠水及自攻防震釘連接以保證其牢固.金屬框架，包括鍍鋅鋼板.不銹鋼.鋁型材等多種金屬材料.
密封墊片
閉孔EVA密封墊片可用干氣密性密封，防止過濾器側漏，標準為18mm寬6mm厚。也可采用硅質密封墊片，無隔板高效可使用聚氨酸發泡整體形成，發泡機走XY軸，自動運行，密封效果相當好。
組合式無隔板高效過濾器鍥形褶層:
過濾器濾材兩面180度翻折，形成鍥形褶層。濾料折彎時有兩道壓痕，使其在隔板的尾端處形成鍥形盒式摺層，鍥形盒式褶層可以防止濾料破損。有些過濾器生產商采用了單壓痕或滾痕式濾料褶層，甚至簡單地人工折紙，在這種惰況下，濾料很容易被波紋形隔板尖銳的折頂損壞。或在過多搬運過程中損壞濾紙。
濾料
HV系列浦料是采用超細玻璃纖維制成的高密度紙，浦料褶登以盡量擴大派料的有效過濾面積，從而降低濾料的濾速，這對高效過濾器是相當重要的.進口H&V3波纖濾料具有防水性和阻燃性可適用于1000° F(538℃)的高溫；

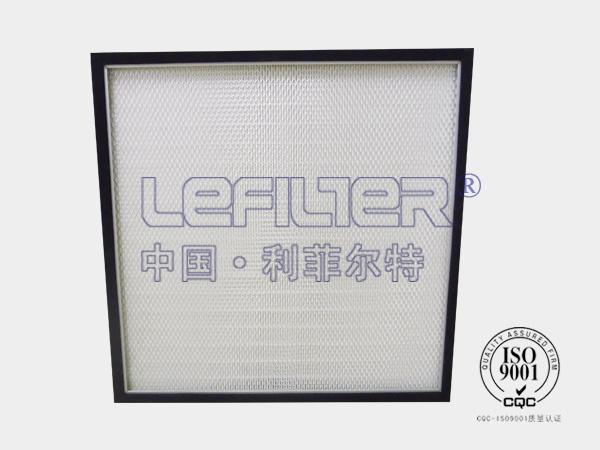

? 箱式無隔板大風量高效過濾器
? 過濾面積大，阻力低，使用壽命長。
? 標準型鍍鋅鋼板外框，也可提供不銹鋼外框。
? 帶25mm厚安裝法蘭框。
? 連續運行較高溫80.C。
? 出廠前逐臺測試。
? 過濾效率：H11,H13,H14(EN1822)。
組合式高效過濾器的使用壽命:
對于運行中的潔凈室，末端高效過濾器的價值并不高，全部加起來可能還不到用戶幾個小時的產值，但更換末端高效過濾器的風險和間接費用會很高。更換過濾器時要停產，停產損失只有業主自己能算出來，這筆損失肯定比過濾器的備件費用高。更換高效過濾器是十分仔細的操作，潔凈室內的任何東西都可能價值昂貴，破壞一個部件其損失可能高于全部過濾器的費用。更換過濾器后要由專業人員進行檢測，有時還要對空調系統進行調試，還要經過一段時間的試運行。檢測、調試、試運行，三項費用加到一起，可能會與過濾器價格不相上下。聰明的業主總是希望盡可能地延長高效過濾器的使用壽命，不是為了省過濾器那幾個錢，他們是想避免因更換過濾器而產生的一堆麻煩。 要延長高效過濾器的使用壽命，較根本的辦法是將灰塵擋在預過濾器。更換預過濾器一般無須停產，無須調試，所以有經驗的業主會把注意力和金錢花在預過濾器及保護級中級過濾器上。對于10K級和100K級潔凈廠房，預過濾選用G4、中級可選用F8過濾器（比色法95%），這樣，末端高效過濾器的使用壽命一般可達5年。在國外項目中和國內新建項目中，F(xiàn)8過濾器是非均勻流潔凈室較常見的預過濾器。 有些場合，對高效過濾器使用壽命的規定不是出于對阻力的考慮，而是其它因素。若廠房中有氫氟酸，而車間空調又不是全新風系統，高效過濾器中的玻璃纖維濾紙會受到回風的腐蝕，為了安全，必須定期更換高效過濾器。有些大的制藥廠，每年雨季過后要更換高效過濾器，為的是防止過濾器上任何可能的霉菌污染。有些生物實驗室和與危險品打交道的實驗室，在開展一項新的重要課題前，為了可靠會要求使用新的高效過濾器。
組合式高效過濾器更換周期:
初效過濾器一般2-3個月更換一次，每半年更換一次，這樣高效過濾器的壽命一般能在2年以上； 但為保護后級高級別過濾器使用及保障潔凈室安全運行，許多聰明的業主每月更換初效，每3個月更換中效及亞高效（或者前面所述風柜內末段選用高效做保護過濾器），這樣可以保證高效過濾器5年（甚至10年）以上的使用壽命，而且因為更換后的新過濾器阻力小，空調負荷大大減少，而過濾器更換的費用遠小于空調運行所需的電費，頻繁更換前級預過濾器實際上是使空調在低阻力負荷下運行，節省了大量電費；
