產品簡介

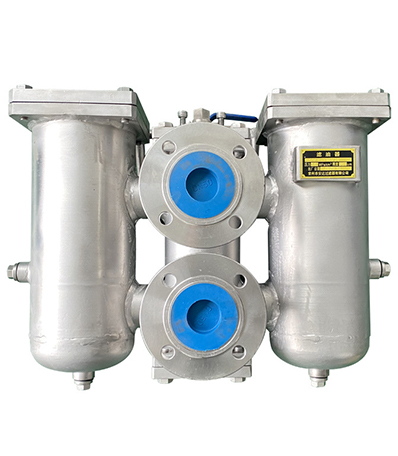

SRLF系列雙筒回油管路過濾器

SRLF雙筒回油管路過濾器是由兩只單筒過滴器及二位六通換向閥組成，結構簡單，使用方便，并帶有旁通閥及濾芯污染堵塞發訊器，以達到保證系統安全的目的。
在工作過程中，單筒過濾器濾芯堵塞到一定程度需清洗或更換濾芯時，要停止主機工作來更換濾芯，這樣不僅浪費時間更不能滿足主機連續工作需要，雙筒過濾器有效地解決了單筒過濾器這方面的缺陷，在不停機的情況下可清洗或更換濾芯來保證主機正常連續工作。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

它的工作特點是當一只過濾器濾芯堵塞而需更換時，不必停止主機工作，只要打開壓力平衡閥并轉動換向閥，另一只過濾器即可參加工作，然后更換已堵塞的濾芯，需更換濾芯側過濾筒，允許少量內泄漏。

技術參數

型號 Model	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	通徑 Dia (mm)	公稱壓力 Press. (MPa)	壓力損失 Pressure loss(MPa) (MPa)		發訊裝置功率 Indicator power	重量 Weight (Kg)	濾芯型號 Model of element
型號 Model	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	通徑 Dia (mm)	公稱壓力 Press. (MPa)	Initia	Max	發訊裝置功率 Indicator power	重量 Weight (Kg)	濾芯型號 Model of element
SRLF-60x*P	60	1 3 5 10 20 30	25	1.6	<=0.08	0.35	24V/48W 220V/50W	13.2	SFX-60 X *
SRLF-110x*P	110		25					13.7	SFX-110 X *
SRLF-160x*P	160		40					29.5	SFX-160 X *
SRLF-240x*P	240		40					32	SFX-240 x *
SRLF-330 x*P	330		50					52.5	SFX-330 x *
SRLF-500 x*P	500		50					58.5	SFX-500 x *
SRLF-660 x*P	660		80					77	SFX-660 x *
SRLF-850x*P	850		80					81	SFX-850 x *
SRLF-950x*P	950		100					112	SFX-950 x *
SRLF-1300 x*P	1300		100					121	SFX-1300 x *

注：*為過濾精度。若使用介質為水一乙二醇，使用壓力L6MPa,公稱流量110L/min,過濾精度10um,帶發訊器。則過濾器型號為 SRLF ? BH-110X10P,濾芯型號為SFX ? BH-110 x 10。

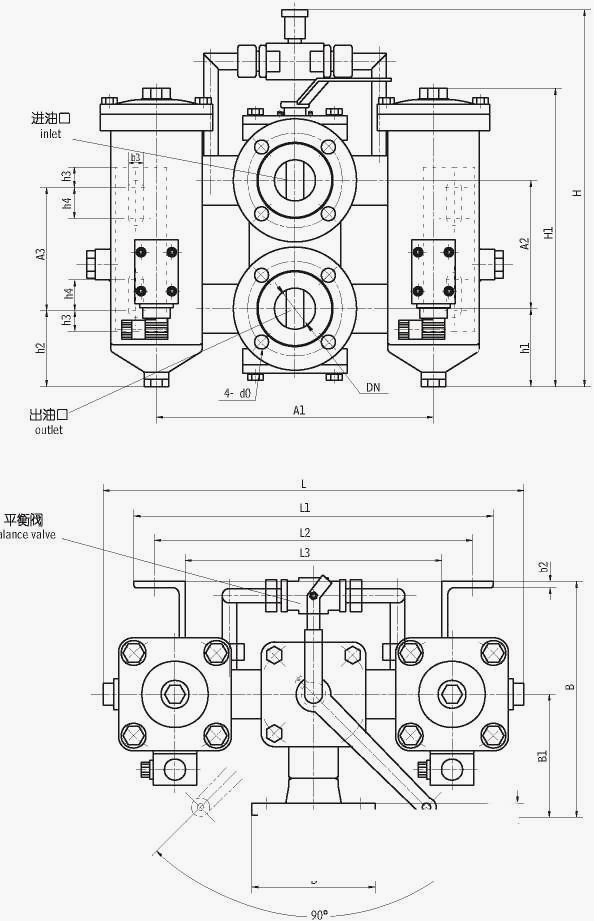

鏈接尺寸

表一

型號 Model	尺寸 Size (mm)
型號 Model	DN	D	D1	d	d0	f	b1	A2	h1	B1	L1	L2	L3	B	b2	h2	h3	h4	A3	b3	L	A1	H*	H1
SRLF-60x*P	25	92	68	50	11	2	14	98	60	100	168	232	204	160	4	65	16	20	90	11	316	200	258	222
SRLF-110x*P	25	92	68	50	11			98	60	100	168	232	204	160	4	65	16	20	90	11	316	200	258	289
SRLF-160x*P	40	120	92	72	13.5			125	76	120	230	350	250	6	75	20	30	120	14	405	270	361	293
SRLF-240x*P	40	120	92	72	13.5			125	76	120	230	350	250		75	20	30	120	14	405	270	361	352
SRLF-330x*P	50	140	110	90	145			90	130	254	380	340	280		90	486	310	395	368
SRLF-500x*P	50	140	110	90	145			90	130	254	380	340	280		90	486	310	395	449

注：SRLF-60x*P及SRLF-U0*P無平衡閥，H為扳手到底部高度。

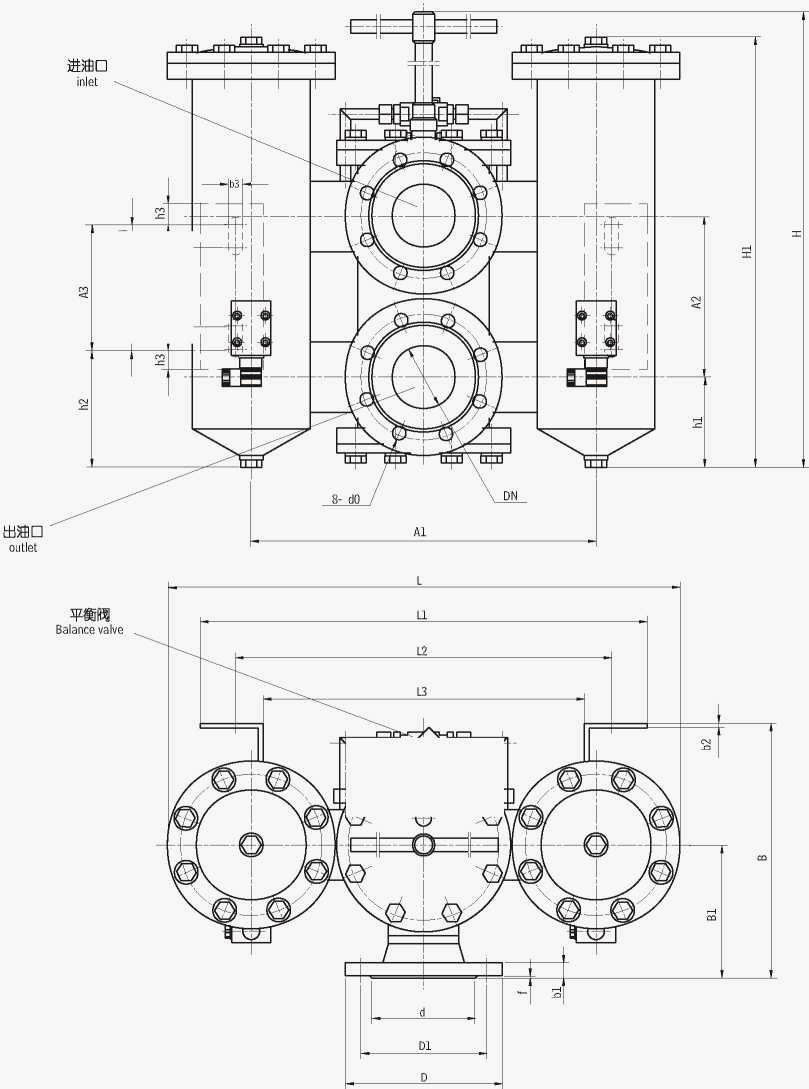

表二

型號 Model	尺寸 Size (mm)
型號 Model	DN	D	D1	d	d0	f	b1	A2	h1	B1	L1	L2	L3	B	b2	h2	h3	h4	A3	b3	L	A1	H	H1
SRLF-660 x * P	80	200	160	133	17.5	3	20	205	115	170	325	520	480	410	6	150	25	30	160	18	654	440	790	548
SRLF-850x *P	80	200	160	133				205	115	170	325	520	480	410		150	25	30	160	18	654	440	790	630
SRLF-950x*P	100	220	180	158				225	132	190	360	630	560	470		130	30	40	300	22	774	520	840	609
SRLF-1300 x*P	100	220	180	158				225	132	190	360	630	560	470		130	30	40	300	22	774	520	840	728
